광학 소프트웨어 솔루션
제품개요
광학 설계 해석 소프트웨어 ANSYS SPEOS
ANSYS SPEOS는 다중 물리 법칙에 기반한 광학 설계 해석 시뮬레이션 솔루션 입니다.
다른 CAE프로그램(열해석, 구조 해석 등)과 연계 사용 하여
구조 변경에 따른 광학 해석, 열변형에 따른 광학 해석으로 실제 제품에서 발생 할 수 있는 예측 해석이 가능 합니다
디지털 프로토타입 제작으로 제품 개발 시간과 비용을 절감하고 제품의 시스템을 빠르게 제작하는 것이 가능해집니다.
ANSYS SPEOS는 광학 시스템 설계 해석 최적화를 하기 위해 많은 예제와 전용 라이브러리를 지원합니다.
ANSYS SPEOS는 ANSYS 다중물리 환경에서 GPU 기반 시뮬레이션 미리 보기를 제공함으로써 생산성을 높일 수 있는 직관적이고 포괄적인 사용자 인터페이스를 갖추고 있습니다.
제품특징

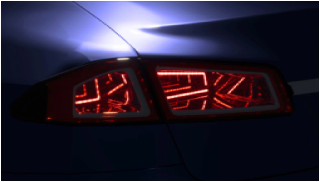

Light Modeling
광학 시스템 모델링, 시뮬레이션 및 최적화를 통해 시스템 조명 작동 방식을 철저하게 파악합니다.
조도, 휘도, 광도를 평가하여 시스템의 성능을 확인할 수 있습니다.

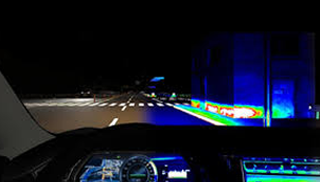

Visual Ergonomics
실제와 같은 제품의 시각화를 통하여 제품검증하여 최적의 결과로 제품을 개선할 수 있습니다.
제품 시각화 시 인간이 느낄 수 있는 점을(눈부심, 주, 야간 시계, 주변조명 등) 고려하여 시각화 시뮬레이션 결과를 제공합니다.

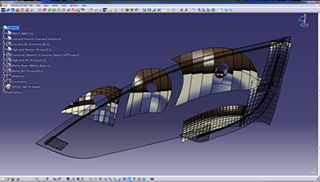

Optical shape design
Optical shape design은 광학 표면자동생성기능을 제공합니다. CAD S/W와 완벽통합으로 인한 데이터 손실이 감소되고 시간을 단축할 수 있습니다.

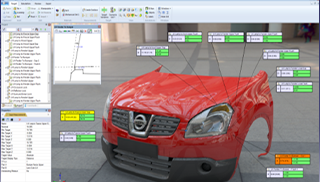

Automaition Enhancement
최적의 기계적 및 광학적 설계 매개변수를 결정하여 광학 시스템을 최적화합니다.
광학 설계 최적화는 CAD와 연계를 통하여 모든 광학적, 기게적인 요소를 고려한 오차 분석을 하기 때문에 최적의 광학 시스템 설계가 가능합니다.

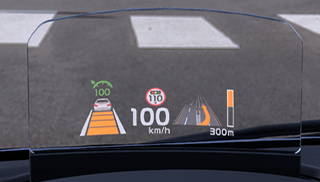

Head-up Display
자동차 HUD 영상 시스템을 신속하고 쉽게 설계할 수 있도록 대시보드, 필라 및 계기판 설계 등을 제공하여 배치 및 형태 최적화, 운전자 크기에 맞는 다양한 각도 계산을 하여 운전자의 가상의 이미지를 인식할 수 있도록 시뮬레이션을 할 수 있습니다.
적용사례
자동차
적용분야
- 자동차 Head Lamp, Rear Lamp 와 같은 Exterior Lamp등과 HUD, Cluster, Button, Mood Lamp등의 Interior Light의 광학설계 및 해석과 더불어 렌더링 이미지까지 확인 가능한 광해석소프트웨어 입니다.
- 자동차의 도로법규(ECE, SAE등)의 Pass/Fail 판정 및 OEM의 광학적 요구사항인 배광, 휘도, 조도, 균일도 등에 대하여 ANSYS SPEOS 해석 결과를 통해 대응할 수 있습니다.
- 자율주행의 필수요소인 Camera 및 Lidar 광학 설계가 가능하며, 각 부품들의 FOV 분석을 통한 최적의 포지셔닝이 가능합니다.
적용사례
-
운전자나 보행자가 확인해야 하는 요소들은 다량으로 존재하며, 모든 신호들은 차량의 Lighting에 의해 인지하게 됩니다.
모든 차량의 Lighting들은 인간 중심적으로 개발 되며, 차량 OEM들은 이에 맞는 요구조건 및 법규를 기준으로 차를 생산하고 있습니다. 이런 Lighting에 관한 필요요소들을 ANSYS SPEOS를 통하여 개발할 수 있습니다. - 국내 현대, 기아차 및 독일 Daimler, BMW, VW, 북미 Ford 등 전세계 차량 OEM 및 Supplier들은 ANSYS SPEOS를 활용하고 있습니다.
디스플레이
적용분야
- 평판 디스플레이 개발
- 커브드 디스플레이 개발
- 외광 시인성 TEST
- 다양한 Sheet 및 렌즈 개발
- 패턴 최적화를 통한 균일도 향상
적용사례
- 디스플레이의 핵심 부품인 BLU 와 다양한 Sheet에 대한 광학설계 및 해석을 통하여 대형 및 모바일 디스플레이를 개발할 수 있습니다.
- 최적화된 균일도 및 휘도 향상을 위하여 다양한 패턴 적용 및 여러 형상의 렌즈들을 설계함과 동시에 외광에 의한 시인성 Test까지 시뮬레이션으로 사전 검증할 수 있습니다.
- 평판 디스플레이 뿐만 아니라 Curved 디스플레이까지 설계가 가능하며, 색차 및 편광에 대한 분석까지 가능합니다.
LIGHTING
적용분야
- 실내 외 조명 평가
- 주야간 눈부심 테스트
- Polarization 분석
- Sky condition 테스트
적용사례
- ANSYS SPEOS는 ALMECO의 리플렉터에 현실적인 시각화 기능을 제공하여 완벽한 가상 현실을 경험할 수 있게 되었고 ALMECO 엔지니어링 팀에서는 실제와 유사한 조건 하의 최종 테스트 환경을 제안 하므로써 정확한 아이디어를 제안할 수 있었습니다. 설계 프로세스 상에서의 신속한 의사 결정 덕분에 생산 시간 절감은 물론, 제품 개선 및 커스터마이징을 통해 고객의 요구를 정확하게 충족시킬 수 있었습니다.
제품 영상
Light Modeling
Visual Ergonomics
Optical shape design
Automaition Enhancement
Head-up Display
Lighting
